挑戰

包裝過程中，牙膏管將放在包裝盒中供展示和銷售。包裝盒上的標志表明了盒內牙膏的具體類型。頻繁的產品

更換、印刷錯誤、人為失誤以及其他一些因素都可能導致包裝出錯。

解決方案

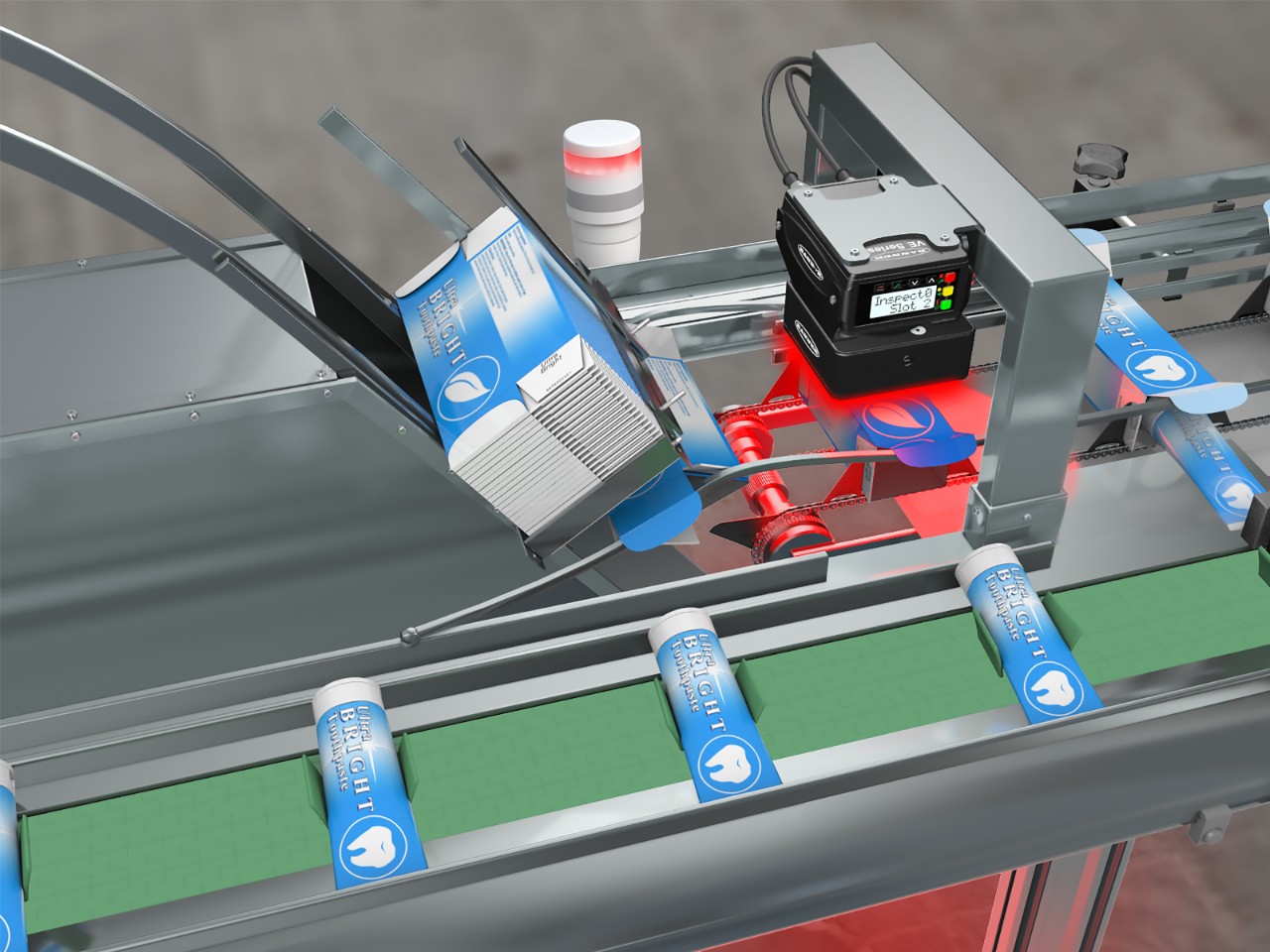

在裝入牙膏管之前，VE系列智能相機會事先檢查每個盒子上的產品標志。當盒子進入檢查區域時，生產線上的

傳感器會對其進行檢測，同時將輸出發送到相機上的觸發輸入，通過相機來捕獲興趣區(ROI)的圖像。由相機

供電的紅色LED環形燈將增強產品標志與周圍包裝之間的對比度。

Vision Manager是邦納的免費圖像處理軟件，可用于配置相機和設置檢查參數。圖形用戶界面簡化了設置和管

理，并能向用戶提供每次檢查的實時信息。軟件仿真器允許操作員離線編寫檢測程序，并在應用準備就緒時將

其發送到相機。

配置為Match工具，相機將對每個包裝盒進行檢查，從而驗證標志是否與參考圖案相一致并且達到設置期間確立

的標準。如果需要修改檢查參數，則可在相機仍在運行時利用不停機調試功能對檢查進行更新，而無需停止和

重啟檢查。

在裝入牙膏管之前，生產線將剔除檢測不合格的盒子。相機上的光學隔離輸出將觸發CL50柱燈，對于每次失

敗的檢查都將點亮紅燈，而對于所有通過的檢查都將點亮綠燈，從而在包裝線上提供清晰明了的狀態指示。

VE系列智能相機最多可存儲999個檢測程序，是產品轉換頻繁應用的理想之選。操作員可以通過PC界面來切換

檢測程序，或者在相機上通過四個板載按鈕和雙行八字符的LCD顯示屏來進行更改。
