齒輪是輪緣上有齒能連續嚙合傳遞運動和動力的機械零件。齒輪產品按使用場合可分為車輛齒輪、工業齒輪兩類。車輛齒輪市場約占整個齒輪市場的62%,車輛齒輪價值一般占整車總價的7%-15%。
工業用齒輪裝置多為定制化產品,需隨主機要求特殊設計配套,僅有小部分為系列化標準產品,為了防止齒圈正反面安裝錯誤,需要用視覺相機來進行檢測,保證產品的質量。
工件在輸送線上的載具上檢測
人工按動按鈕觸發相機拍照
視野: 當前視野是100*150mm;相機距離齒圈距離200mm
被測物狀態: 檢測時齒圈處于靜止

產品特點:
結合光電傳感器的簡易性和智能相機的智能性
使用機身觸摸屏即可完成程序配置,無需PC軟件調試
用一個設備完成多種檢測
將鏡頭、光源結合在一起的高度集成的解決方案
3個光電隔離I/O
五種齒圈品種檢測效果如下:

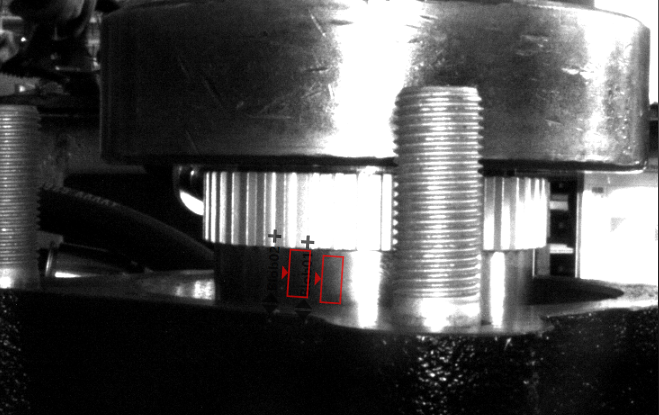

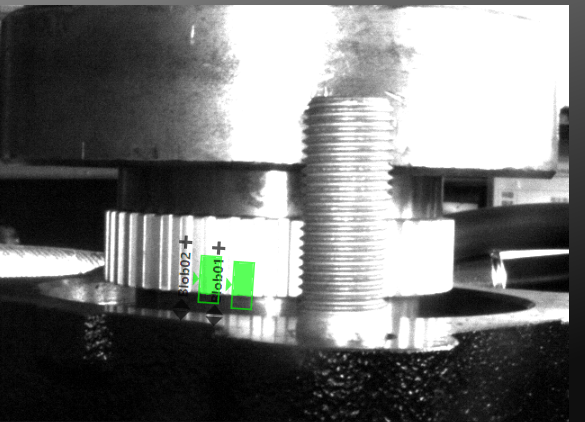

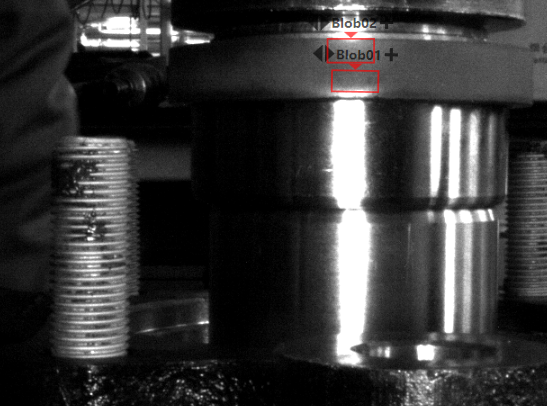

▲正裝狀態

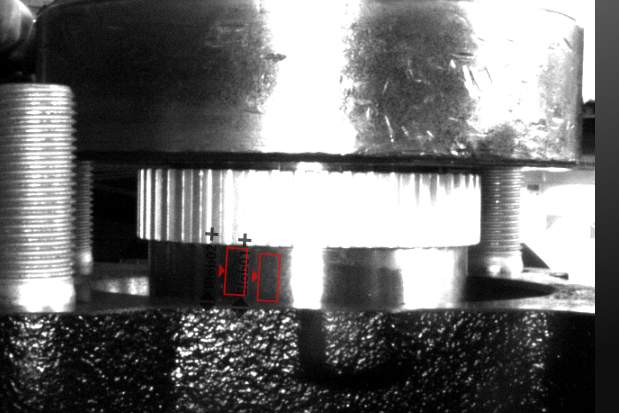

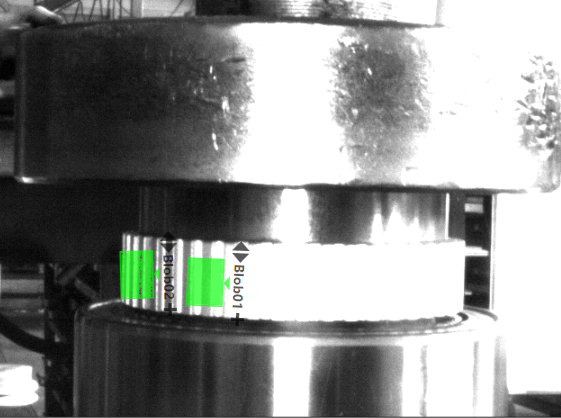

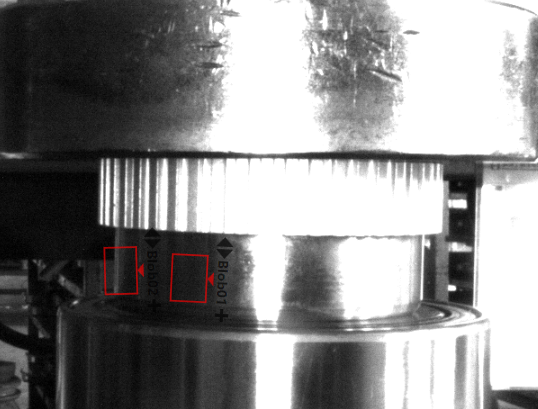

▲反裝狀態
*注意:半軸在載具上會出現自由旋轉情況,為避免螺柱遮擋齒圈的被檢測位置,須人工將螺柱盡可能避開相機拍照光路。

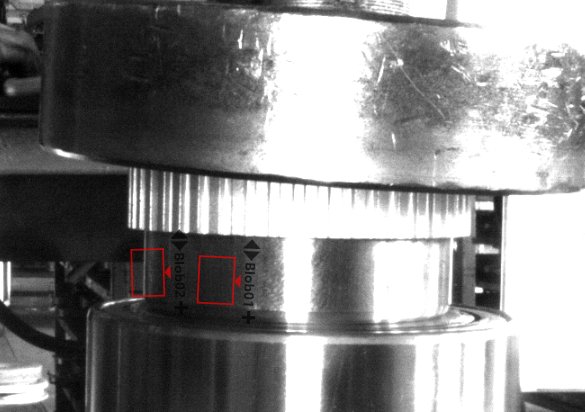

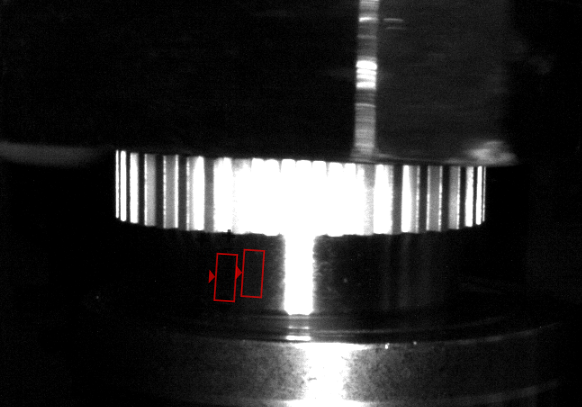

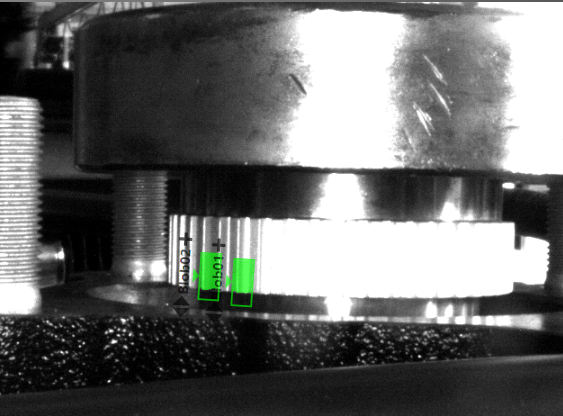

▲正裝狀態

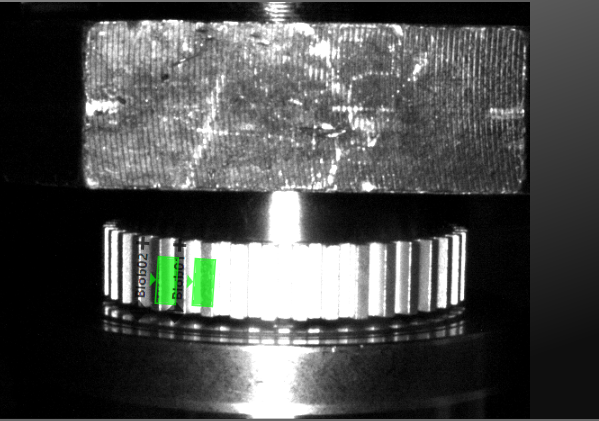

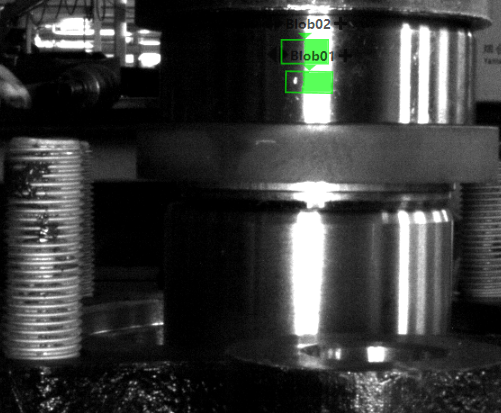

▲反裝狀態
此種齒圈無螺柱遮擋。

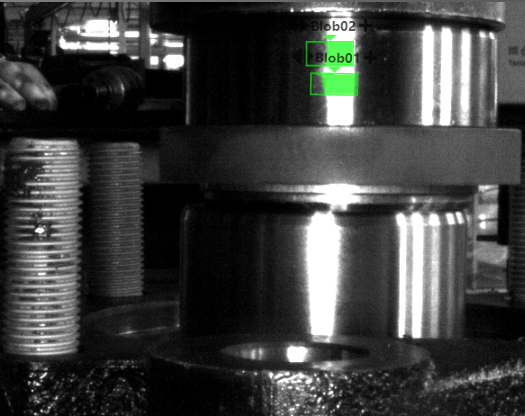

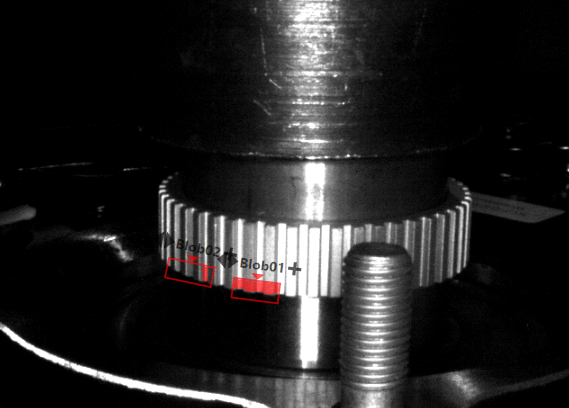

▲正裝狀態

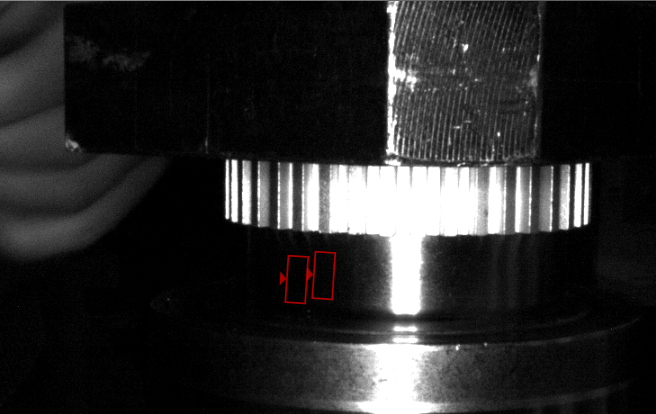

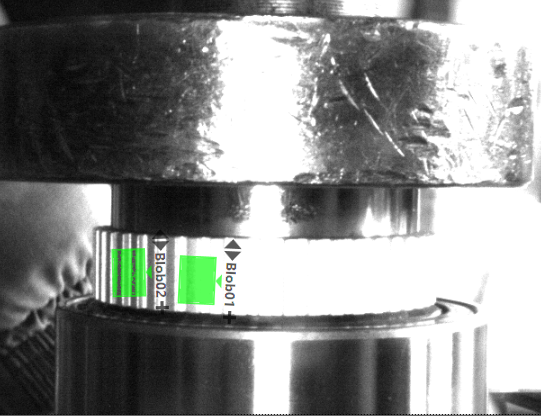

▲反裝狀態

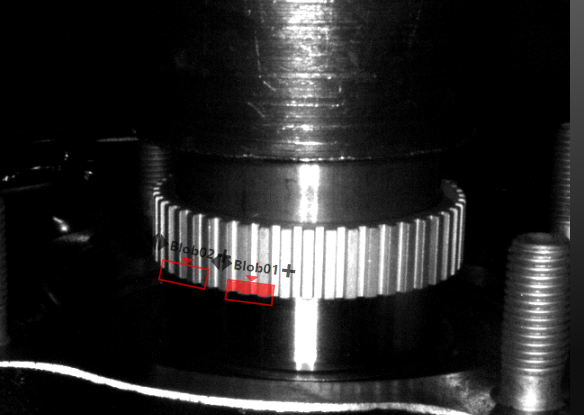

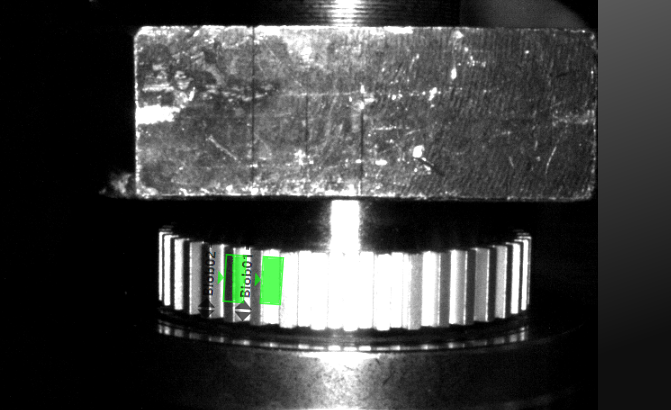

▲正裝狀態

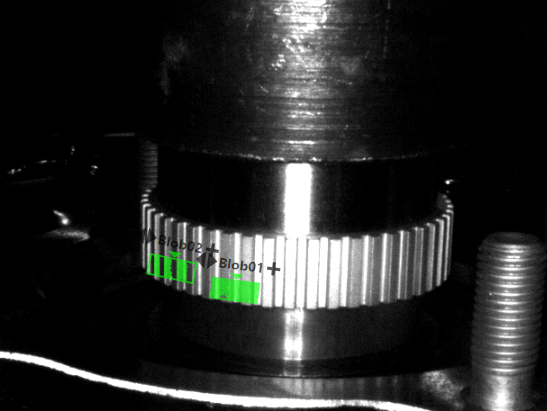

▲反裝狀態

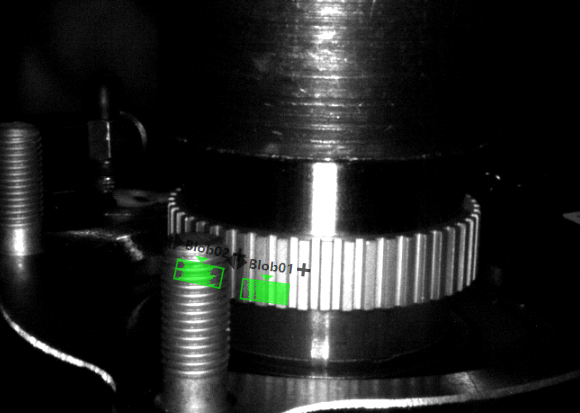

▲正裝狀態


▲反裝狀態
大大提高了檢測效率,保證了產品質量。
