IO-Link是一種獨立于現場總線、開放式的點到點的通信，是適用于工業控制中最底層的設備（如簡單的傳感器/執行器）的工業通訊接口，使得設備可以集成到幾乎任何現場總線或者是自動化系統中。下面小編帶您深入了解IO-Link給我們帶來的好處！
為什么開發IO-Link？
1.傳統的工業自動化控制系統中，傳感器信號都是通過遠程I/O或者擴展I/O，經過轉換之后，才給到控制器，所以控制器沒有直接訪問到底層的傳感器數據，實際上只訪問到遠程I/O或者擴展I/O。
此時即使底層傳感器有很多的數據信息，控制器也只能夠獲取到測量值，沒有辦法獲取到傳感器的參數、診斷以及更多的信息，所以無法實現傳感器更多的功能， 使得傳感器的潛力受到了束縛。因此，傳統的信號傳輸方式有數據隔離的瓶頸。以邦納QCM50顏色傳感器為例：
傳統自動化控制系統中，QCM50只有“開關量”輸出信號才能接入到PLC中，實際上QCM50還可以提供“信號強度”“R\G\B顏色比率”等信息，這些信息都無法提供給PLC。
2.傳統工業自動化控制系統中，用戶想要去維護或者修改傳感器/執行器的參數時，一般需要操作人員到現場去對設備進行檢查、維護或者設定，這種方法費時又費力。尤其是在當前新冠狀病毒疫情影響下，更突顯出了傳統方法的維護與參數配置設置的痛點。
3.傳統工業自動化控制系統中，傳感器測量值經過處理后，需要把數字量轉換為模擬量進行傳輸，傳遞給控制器之后，再把模擬量轉換為數字量公控制器使用，經過了數/模和模/數轉換，會產生轉換精度損失；傳感器與控制器之間的傳遞信號類型為模擬電壓或電流，在傳輸過程中會容易受到電磁干擾，需要使用屏蔽電纜進行傳輸。（而IO-Link傳輸是完全數字化的傳輸過程，減少了精度損失，提高了抗干擾能力）
▲傳統數據傳輸過程
▲IO-Link數字化傳輸過程
4.傳統工業自動化控制系統中，二進制的傳感器（開關量）接入上位控制器或者遠程I/O模塊中，需要接線端子或接線盒以及相關的電氣安裝工作，所需要的線纜數量多且電氣安裝工作量大。

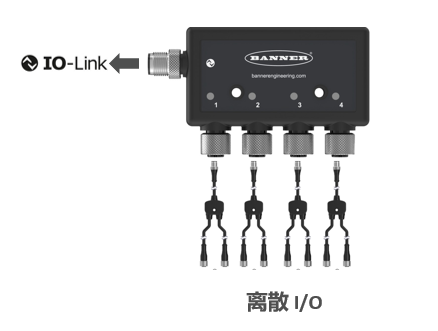

而IO-LINK集線器，可以將多個開關輸出的傳感器濃縮到一個IO-LINK集線器中，和上位控制器的連接也只需要要一根非屏蔽三芯/五芯電纜就可以，極大的減少電纜數量以及電氣安裝的工作量。以邦納R90C HUB為例：
邦納R90C HUB最多可以接8個開關量輸入、4個開關量輸出信號，同時給傳感器供電，并將這些信號轉換成IO-LINK通過標準M12非屏蔽5芯電纜與主站連接。
5.在過去，傳感器和執行器由于沒有具有通信能力的接口標準，因此不同品牌、廠家的傳感器和執行器具有廣泛的復雜性和特性�，F(xiàn)在，用于工業自動化中各種不同任務的傳感器和執行器幾乎無所不能，但代價是信號形狀和各種接口過于繁雜。
IO-Link只需要一個M12插頭和一條標準的3線或5線非屏蔽電纜。IO-Link可以取代二進制開關、多通道二進制、雙向、模擬輸入和模擬輸出接口、以及RS232等專有接口。因此，IO-Link使用單一接口覆蓋整個傳感器/執行器層面的通信要求，從簡單的傳感器到測量傳感器，從智能信號燈到機電執行器設備。除了簡化接口和布線外，IO-Link還帶有一個集成的參數分配和診斷通道，無需額外費用。因此，可以從傳感器/執行器層面獲得額外的數據，從而產生有意義的附加值，特別適用于工業4.0方面的應用。

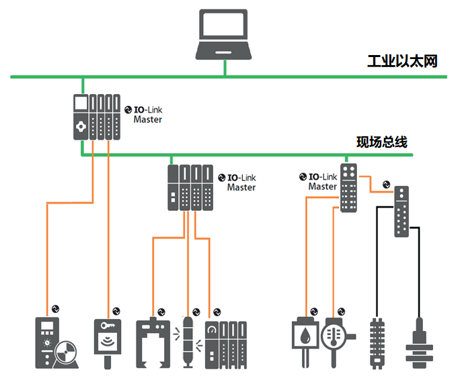

IO-Link拓?fù)浣Y(jié)構＆系統組成
IO-Link主站（IO-Link Master）：
接收/獲取通過3芯/5芯電纜傳遞過來的傳感器/執行器的數據，然后再通過總線/協議等傳遞給上位控制器（PLC/MCU/CPU等）進行處理
接收/獲取控制器傳遞過來的控制指令等，將它轉換成IO-Link協議，最終傳遞給傳感器/執行器
IO-Link設備（IO-Link Device）:
具有IO-Link協議的傳感器/執行器，直接連接到IO-Link Master
IO模塊，用于連接傳統的傳感器/執行器，將傳統的傳感器/執行器轉換成具有IO-Link協議的傳感器/執行器，然后跟IO-Link Master連接。相當于傳統的傳感器/執行器+IO模塊=具有IO-Link協議的傳感器/執行器
通常一個IO-Link系統的組成部分有：
IO-Link主站（IO-Link Master）
IO-Link設備（IO-Link Device） (例如傳感器, RFID 讀取器, 閥門, 馬達起動器, I/O 模塊)
非屏蔽3、5芯標準線纜
用于IO-Link參數配置的工具
IO-Link技術優勢總結
抗干擾：由于IO-Link采用的是數字化傳輸，不是模擬量傳輸，所以抗干擾能力強
無訊號損失：沒有涉及到數模-模數轉換，所以沒有精度損失
簡單、標準化的布線：大大減少了傳感器/執行器接口的種類，為傳感器和執行器提供標準化的統一接口，而無需考慮其復雜性(開關、測量、多通道二進制、混合信號等)
易于更換：有參數配置功能，當更換同款傳感器/執行器時，會自動將參數配置到新的傳感器/執行器。
操作方便：遠程配置功能，將傳統的現場操作配置按鈕按鍵去掉，控制器或操作人員可以在HMI上動態改變傳感器/執行器參數
設備識別驗證：能夠識別設備的ID，允許用戶選擇IO-link主站上某端口是否能與任何IO-link傳感器或特定的傳感器工作。
斷線監控：具有診斷的能力，當出現斷線的時候，會進行報警。
智能設備：可以同時傳輸多個信號，釋放傳感器所有的潛能，使得設備更加智能化，讓接線和工作更加輕松
邦納Snap Signal系列產品
▲邦納S15C模擬量、開關量轉IO-Link轉換器
直插式轉換器突破協議限制。S15C轉換器接收離散、模擬等各類信號，并將這些信號轉換為IO-Link智能協議。它們⽤于直接連接到傳感器、指⽰燈或其他設備，可⽴即開始運⾏，⽆縫嵌⼊⼯⼚應⽤。

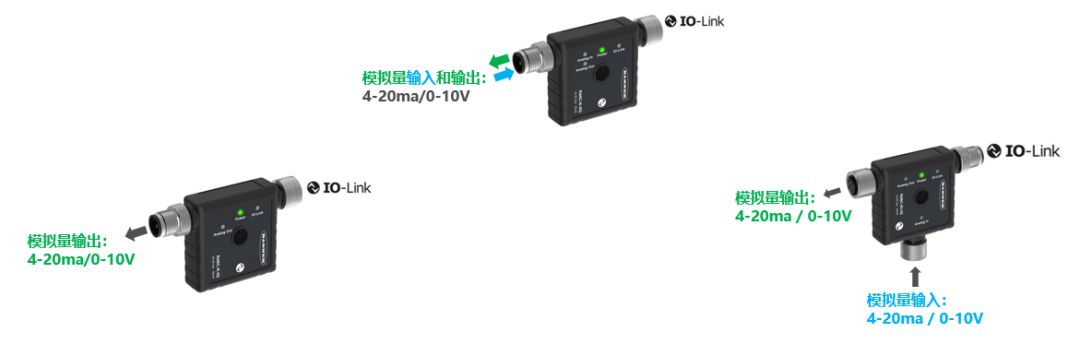

▲邦納R45C模擬量IO-Link轉換器
產品特點：
緊湊型模擬量轉IO-Link設備轉換器，輸出IO-Link主站提供的電壓或電流模擬值
還可連接到模擬源，電壓或電流，并將數值輸出到IO-Link主站
采用堅固的包覆成型設計，符合IP65、IP67和IP68的要求
直接連接到傳感器或任何地方的線間，易于使用

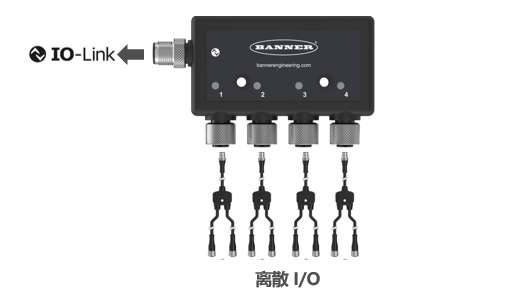

▲邦納R45C-4B21-KQ 四口開關量IOLink集線器
產品特點：
4端口 IO-link Hub
8 路離散量輸入 ，4路離散量輸出
纖薄外形
離散輸入/輸出可獨立配置為NPN或PNP

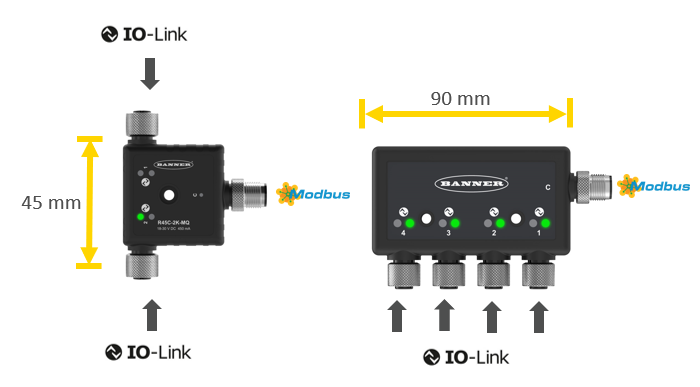

▲邦納IO-Link Master
產品特點：
將智能信號引入公共網絡
開放式協議
款式
–2端口 IO-Link 主站
–4端口 IO-Link 主站
簡易安裝
–纖薄外形
–IP65, IP67, IP68
