合信
控制系統助力設備實現：
根據不同材料設定不同轉速，切斷速度可達600~1500RPM；
最大生產速度20~30m/min；切割誤差±0.5mm。

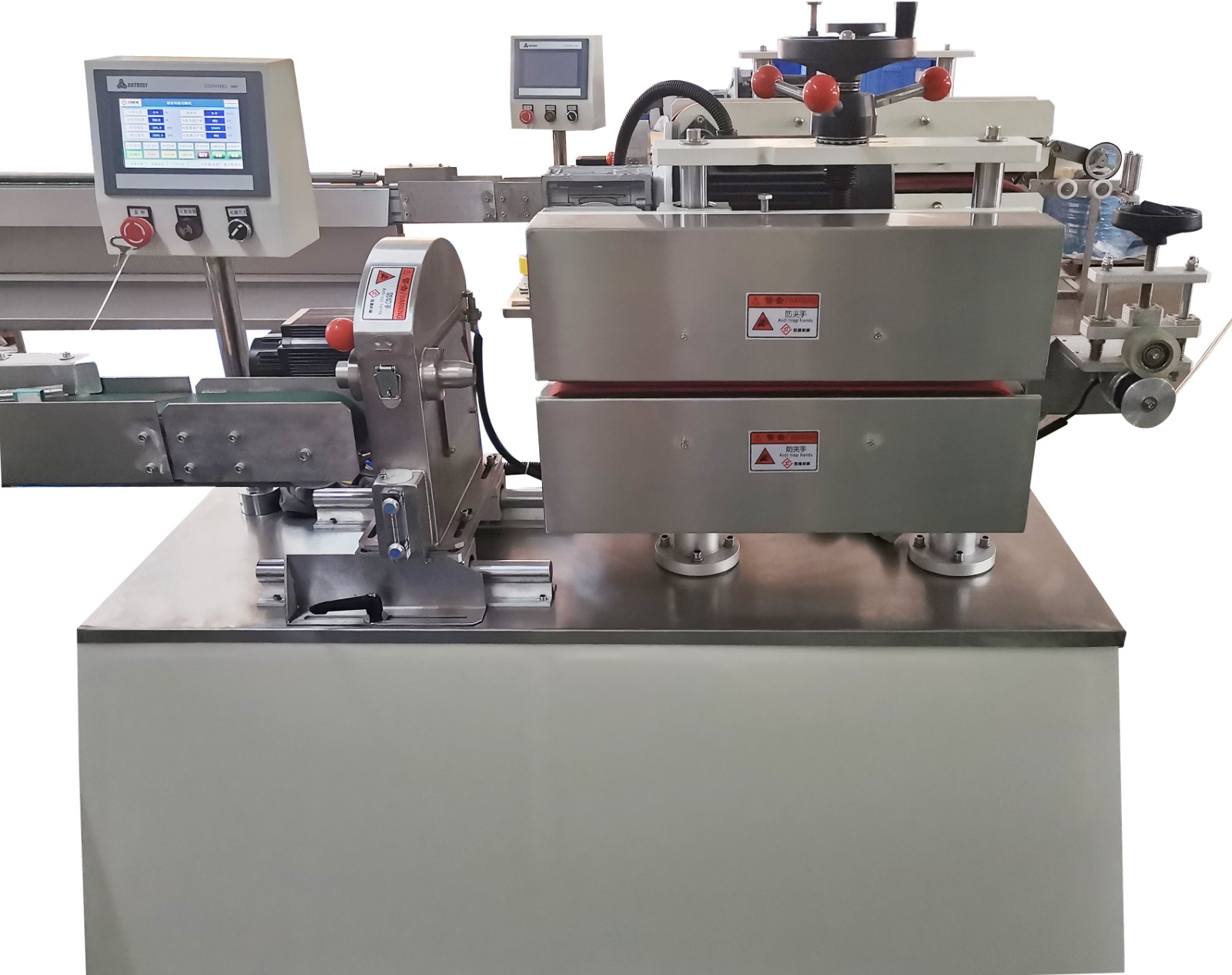

切管機-機型簡介 切割機應用分為金屬與非金屬行業，本文案例分享的是非金屬所屬-塑料行業管材的切割，又稱塑料管切割機（切管機）。設備主要功能是將塑膠擠出機擠出的成型塑膠管通過牽引拉伸進行設定長度切割，保證PVC管的長度相等，切口平齊。
切管機-控制要點
切管機設備主要由切刀伺服（切斷軸）與上下?tīng)恳齻鲃?dòng)帶（牽引主軸）組成。
牽引機
負責將物料拉出，勻速輸送；
切刀伺服
電子凸輪跟隨牽引機，伺服走的距離達到切長時，在切點剛好以切斷速度高速切斷，保證管子的切口平齊。
控制要點：更改凸輪關鍵點位改變切割速度
1
切割對速度和精度的要求很高，需要配合不同的電子凸輪，速度低影響產品質量可能會導致切不斷或斜切。
2
物料的生產長度和速度會對切刀的加減速、等待區間產生影響，為適配不同長度與速度，需要計算不同情況下切刀變速點。①物料長、速度慢時，切刀需要等待，快到切點時切刀提前加速；②物料短、速度快時，切刀均速切割；③介于兩者之間，切刀線性減速（進行一定減速再重新加速完成切割），既保證物料長度，又滿足切點速度。
切管機-合信控制方案配置
合信針對塑膠切管機控制要求，提供PLC+伺服+HMI整套控制系統。
切管機設備采用合信專攻運動控制的CTMC系列追飛剪型CPU(M226SM)提供主控，通過脈沖控制3套A4S系列伺服，利于高精度電子凸輪控制，精確跟隨牽引距離，嚴格控制切割速度，實現精準快速的切割。
實時監控·切管無憂
系統配置合信TP07i人機界面，可以監控當前產品的生產速度，實時產量，設定切割長度，以及對切刀和牽引部分進行手動調試控制。
合信控制方案——明星產品
合信在塑膠切管機控制系統優勢
切得快
合信CTMC運控PLC，運算速度更快，程序執行更快，具有電子凸輪功能，性?xún)r(jià)比高；
切得準
凸輪跟隨精度高，長度不隨速度變化；
全伺服控制，牽引軸、切刀軸精準度更高；
切的平
電子凸輪跟隨牽引機，在切點剛好以切斷速度高速切斷，保證管子的切口平齊；
合信控制系統適用多樣性
適用管材：一般偏軟材質，管徑大小不同，機型不同，但電氣配置大致相同。
