3D 視覺引導上下料在工業生產領域應用廣泛，能大幅提升生產效率與自動化水平，以下是一個具體案例分析：

案例背景：

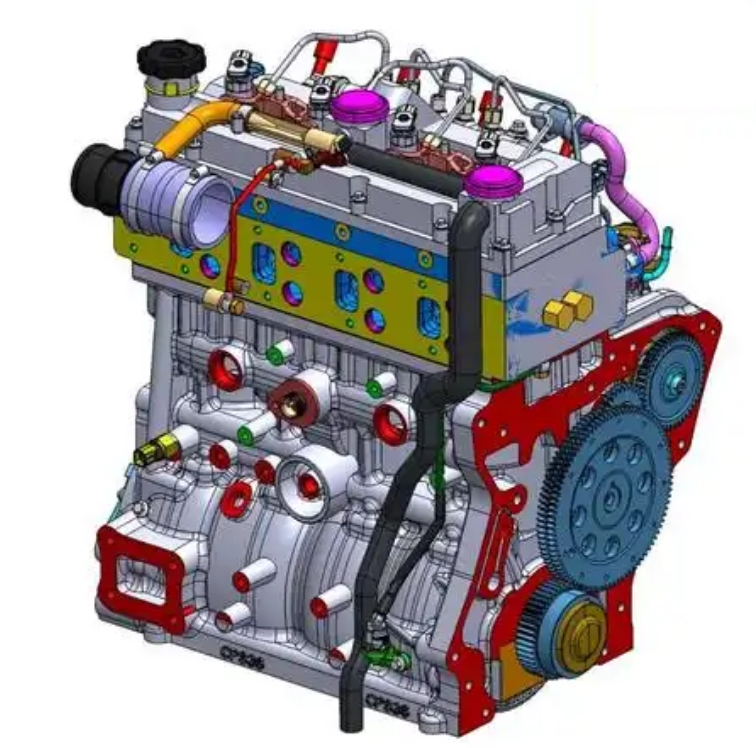

  某汽車零部件制造企業，主要生產發動機缸體，生產線之前采用傳統人工上下料方式，將毛坯件放置到加工機床，加工完成后再取出成品件。隨著訂單量激增，人工操作暴露出效率低、勞動強度大、出錯率高等問題，且在高強度重復勞作下，工人易疲勞導致安全隱患增加，企業決定引入 3D 視覺引導上下料系統進行自動化升級改造。

3D 視覺系統構成：

工業 3D 相機：選用高分辨率、高速幀率的結構光 3D 相機，安裝在機床上方合適位置，可覆蓋整個上下料作業區域，能快速、精準地采集工件的三維輪廓信息，即使在復雜光照條件下也能清晰成像，每秒可輸出數十幀完整 3D 數據，滿足實時性要求。

圖像處理軟件：配套先進圖像處理算法，對接收到的 3D 點云數據進行實時處理，精準定位工件位置、姿態（包括平移、旋轉角度等六個自由度信息），識別不同型號缸體細微差異，如不同批次缸體的散熱片結構、螺栓孔布局變化等，軟件具備自學習功能，可在一定程度上自適應新產品導入，減少重新編程調試工作量。

工作流程：

  毛坯上料環節，輸送線將無序堆放的發動機缸體毛坯送至 3D 相機視野內，相機瞬間捕捉 3D 圖像并傳至處理軟件。軟件分析確定每個毛坯精確位置、擺放角度，規劃?rùn)C(jī)器人抓取路徑，生成控制指令發送給六軸工業機器人。機器人依據指令精準抓取毛坯，按預設軌跡放置到機床加工工位，定位精度控制在 ±0.5mm 以內，確保加工基準一致性，避免因放置偏差造成廢品。

  加工完成后，3D 視覺系統再次啟動，對成品缸體掃描定位，機器人將成品從機床取出放至下料輸送帶，按成品分類規則有序碼放，方便后續質檢與包裝工序銜接，全程無需人工干預，循環時間較人工操作縮短約 40%。

實施效果：

效率提升：生產線實現 24 小時不間斷運行，上下料節拍穩定在 30 秒 / 件，相比人工操作時平均 50 - 60 秒 / 件，效率提升超 60%，極大滿足產能擴張需求，設備綜合利用率從不足 70% 提高到 90% 以上。

質量保障：由于機器人抓取和放置精度高，加工尺寸一致性大幅改善，產品不良率從約 5% 降至 1% 以內，降低返工成本同時提升產品整體質量，增強市場競爭力。

成本控制：雖前期設備采購、安裝調試投入約 80 萬元，但減少人工成本顯著，原需 8 名工人兩班倒，自動化改造后僅需 2 名工人負責設備巡檢、維護及物料補充，按年綜合計算，人力成本節省超 50 萬元，且廢品損失減少，投資回收期約 1.5 年。

面臨挑戰與解決措施：

 初期，金屬毛坯反光及加工冷卻液飛濺易干擾相機成像，通過優化光源布置，采用特殊偏振濾鏡消除反光，增設防護罩阻擋冷卻液霧滴，結合軟件算法動態補償，保障圖像質量穩定可靠。

 生產型號切換時，偶爾出現視覺識別誤判，企業與視覺系統供應商合作，建立新模型快速導入流程，利用云端數據庫存儲多種缸體特征參數，切換時遠程下載更新，結合現場微調，確�？焖贉�(zhǔn)確適應新品生產。

  總體而言，3D 視覺引導上下料系統助力該企業實現高效、精準、柔性生產，成為智能制造升級典范，后續企業還計劃拓展該技術至更多生產線，挖掘更大價值。
