案例背景

某注塑工廠主要生產各種塑料注塑件，產品種類繁多，形狀各異，包括復雜的外殼、連接件等。以往采用人工上下料，不僅效率低，而且人工難以準確判斷注塑件的位置和姿態，容易出現抓取失誤，導致產品損壞，同時人工成本也在不斷增加，企業急需提高生產自動化水平。

系統選型與配置

3D 視覺系統：選用了高分辨率的 3D 視覺傳感器，其具有快速的圖像采集能力和精確的深度感知功能，能夠在短時間內獲取注塑件完整的三維信息。傳感器的視野范圍和精度根據注塑件的大小和形狀進行了定制化調整，確�？梢郧逦�識別不同規格的產品。

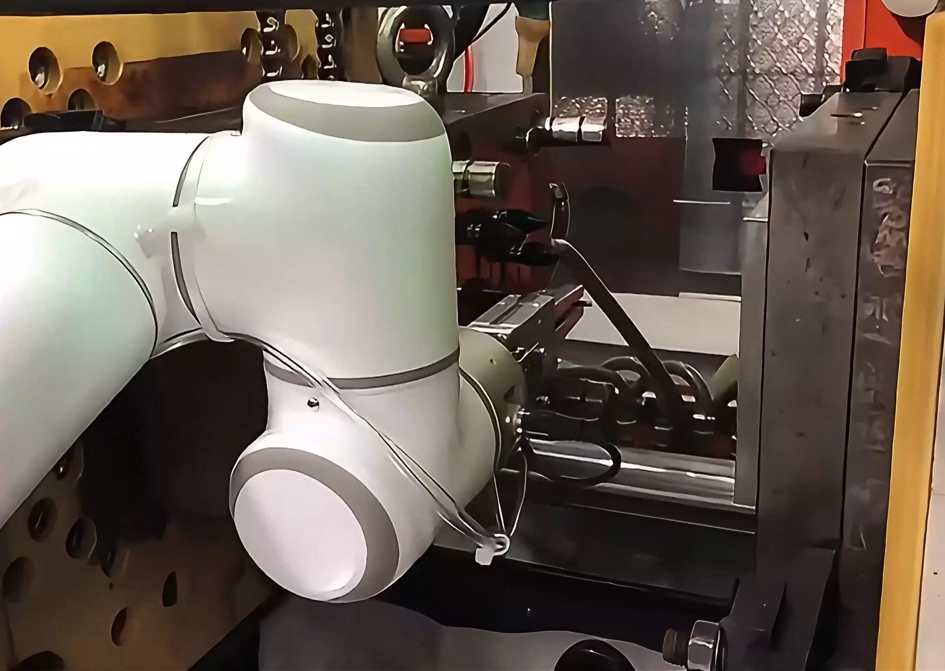

機器人系統：配備了多關節協作機器人，具備較高的負載能力和靈活的運動控制性能。根據注塑件的重量和尺寸，選擇了合適的協作機器人型號，并安裝了專用的末端執行器，如吸盤或夾爪，以適應不同形狀的注塑件抓取需求。

控制系統：采用先進的工業控制系統，集成了 3D 視覺處理軟件和機器人控制軟件。該系統能夠?qū)崟r(shí)接收和處理 3D 視覺傳感器采集的數據，并根據注塑件的位置和姿態信息，精確規劃協作機器人的運動路徑，實現高效準確的上下料操作。

工作流程設計

上料過程：注塑機完成注塑成型后，開模并將注塑件留在模具內。3D 視覺傳感器開始工作，對模具內的注塑件進行全方位掃描，獲取其精確的三維坐標、形狀和姿態等信息。這些數據傳輸至控制系統，控制系統經過分析處理后，生成協作機器人的抓取路徑和動作指令。協作機器人按照指令移動到指定位置，使用末端執行器準確抓取注塑件，然后將其放置到傳送帶上或指定的暫存區。

下料過程：當注塑件經過后續加工或檢測工序后，再次由 3D 視覺系統對其進行掃描定位。協作機器人根據新的位置信息將注塑件從傳送帶上或加工設備中取出，按照預設的路徑放置到成品區或包裝區，完成下料操作。

生產效率顯著提升：3D 視覺引導系統與協作機器人的協同工作實現了上下料的自動化連續運行，無需人工干預，大大縮短了上下料時間。與人工操作相比，上下料速度提高了 80% 以上，有效提高了注塑機的生產效率，使整體產能得到了顯著提升。

產品質量穩定提高：3D 視覺系統能夠精確識別注塑件的位置和姿態，協作機器人抓取動作準確無誤，避免了人工操作中因誤抓、碰撞等導致的產品損壞或變形。產品的不良率從原來的約 5% 降低到了 1% 以?xún)?nèi)，產品質量得到了有效保障。

降低人工成本和勞動強度：原來每條注塑生產線需要配備多名工人進行上下料操作，采用 3D 視覺引導上下料系統后，只需一名操作人員進行設備監控和簡單的維護，大大減少了人工成本。同時，工人從繁重的體力勞動中解脫出來，降低了勞動強度，改善了工作環境。

生產靈活性增強：該系統可以通過軟件參數調整快速適應不同型號、不同形狀的注塑件上下料需求。當生產產品發生切換時，只需在控制系統中更新相應的產品模型和參數，即可實現快速轉換，無需進行復雜的設備調整和改造，提高了生產線的靈活性和適應性，滿足了企業多品種小批量生產的需求。

 本案例展示了 3D 視覺引導注塑件上下料系統在注塑行業的成功應用，通過提高生產效率、穩定產品質量、降低成本和增強靈活性等方面的優勢，為注塑企業實現自動化生產和智能化升級提供了有力支持。

 隨著 3D 視覺技術和機器人技術的不斷發展，未來該系統有望在更多領域得到應用和推廣。企業應持續關注技術創新，不斷優化系統性能，進一步提高生產過程的智能化水平，提升市場競爭力。
