一. 手眼標定精度:誤差傳遞與系統性問題
您已經精準地指出了問題的核心:誤差的傳遞與放大。手眼標定不是一個孤立的步驟,而是一個系統性工程。
深化分析與解決思路:
1.標定數據的質量?jī)?yōu)于數量:
充分覆蓋工作空間: 標定時,應讓機器人帶動標定板(Eye-to-Hand)或相機(Eye-in-Hand)盡可能覆蓋整個待測工作空間,包括各個角落和不同的深度。
多樣化的姿態: 標定板相對于相機需要有足夠多的旋轉和平移變化,特別是繞光軸方向的旋轉,這對于求解旋轉矩陣至關重要。
自動數據篩選: 在采集過程中或采集后,自動剔除模糊、過曝、欠曝或角點提取不準確的圖像。
2.“機器人精度”是關鍵瓶頸:
①先進行機器人標定: 在視覺系統標定前,先對機器人進行全工作空間范圍內的精度標定(如使用激光跟蹤儀),補償其幾何參數誤差。這是提升手眼標定精度的最有效手段之一。
②使用高精度外部測量設備: 在極端追求精度的場景下,可以使用激光跟蹤儀等設備直接測量標定板在機器人底座坐標系下的真實位姿,從而繞過機器人自身的定位誤差。但這成本高昂,流程復雜。
3.引入您提到的“閉環驗證與補償”:
流程:

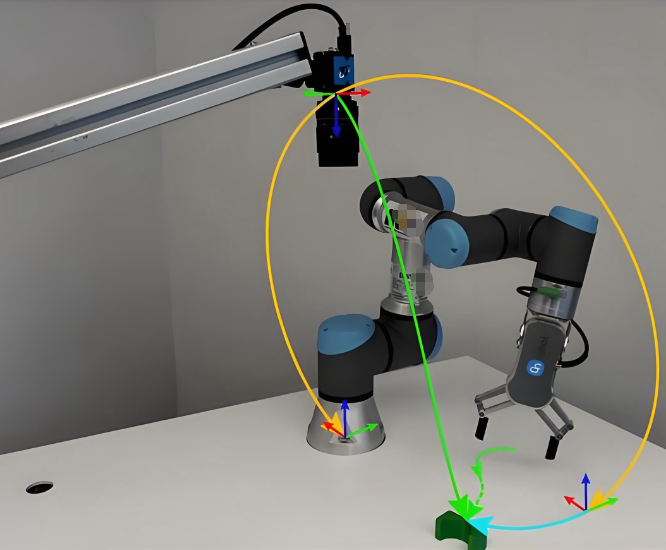

① 完成初始手眼標定 T_cam_base。
② 讓機器人移動到工作空間內多個(尤其是邊緣的)驗證點。
③ 相機觀察一個固定在場景中的物體(或另一個標定板),通過視覺測量計算出該物體在相機坐標系下的位姿 P_obj_cam。
④ 利用 T_cam_base 將其轉換到底座坐標系:P_obj_base = T_cam_base * P_obj_cam。
⑤ 同時,通過機器人讀數可知工具末端相對于底座的位姿 T_tool_base,而工具與物體的相對關系 P_obj_tool 是固定的、已知的。因此,物體的理論位姿為 P'_obj_base = T_tool_base * P_obj_tool。
⑥ 比較 P_obj_base 和 P'_obj_base 的偏差。這個偏差就是手眼標定的誤差。
⑦ 基于多個驗證點的誤差,可以建立一個空間誤差補償表或擬合一個誤差模型,對未來的視覺測量結果進行實時補償。

二. 環境光與溫度穩定性:構建魯棒的物理系統
這是將實驗室原型轉化為工業可用的關鍵一步,核心思想是隔離、穩定和適應。
深化分析與解決思路:
1.光學防護 - 主動與被動結合:
被動防護:
機械外殼: 不僅防塵、防油,更重要的是設計遮光結構,如遮光罩、迷宮式光闌,從物理上阻擋大部分環境光直接照射到被測物或相機鏡頭。
偏振片: 對于金屬、玻璃等反光表面,使用偏振鏡可以有效抑制鏡面反射,提升圖像質量。
濾光片: 您提到的970nm近紅外光是絕佳選擇。配合相應的帶通濾光片,只允許以光源波長(如970nm±10nm)為中心的很窄波段的光線進入相機,可以幾乎完全剔除可見光的干擾。
主動防護:
主動光源: 采用高頻調制光源,相機進行同步曝光。相機只在光源閃亮的極短時間內采集信號,從而“凍結”運動并忽略持續的環境光。
多光源策略: 在結構光項目中,使用藍色激光(相對于環境光中豐富的紅光/綠光,藍光干擾更少)或特定格柵圖案,并通過算法識別和剔除不屬于該圖案的噪聲。
2.熱管理與機械穩定性:
溫度控制:
抗振設計:
三. 點云數據處理鏈路延遲:端到端的優化
在高速應用中,“實時性”就是生命線。優化需要貫穿整個數據流水線。
深化分析與解決思路:
1.傳感器端預處理(減輕主機負擔):
FPGA的威力: 這是目前最主流和有效的技術。在相機內部或一個獨立的采集卡上使用FPGA,可以實時完成:
圖像濾波與增強(如高斯濾波、直方圖均衡化)。
ROI設定,只傳輸感興趣的圖像區域,極大減少數據量。
對于結構光相機,完成核心的相位計算、立體匹配和點云重建。輸出結果直接就是3D點云坐標,而不是原始的、數據量巨大的灰度圖。這能減少80%以上的數據傳輸量和后續處理量。
2.數據傳輸優化:
接口選擇: 您的總結非常準確。10GigE、CoaXPress是追求低延遲和高帶寬的首選。需要注意網線/線纜質量,并優化網絡驅動和配置(如Jumbo Frames)。
零拷貝技術: 在軟件層面,確保相機驅動到應用程序的內存?zhèn)鬏斒恰傲憧截悺钡,避免?shù)據在內存間不必要的搬運,減少CPU開銷和延遲。
3.算法與計算平臺優化:
并行計算架構:
CUDA/OpenCL: 點云的濾波(體素化、統計濾波)、分割(RANSAC、歐式聚類)、特征計算(法線、FPFH)等都是高度并行的任務,非常適合在GPU上加速。
多線程CPU編程: 將整個處理流水線分解為多個階段(如:采集 -> 預處理 -> 分割 -> 識別 -> 輸出),每個階段運行在獨立的CPU線程上,形成流水線并行,提高整體吞吐率。
算法輕量化:
降采樣: 在精度允許的情況下,首先對點云進行體素網格降采樣,大幅減少點數。
簡化模型: 如果只是進行簡單的抓取,可能不需要完整的、密集的點云。只需提取工件的關鍵特征(如平面、棱邊、圓心)即可完成任務,計算量大大降低。
使用傳統輕量算法或輕量級神經網絡,權衡精度與速度。

四.總結
這三個共性問題揭示了系統集成的本質:它不是一個簡單的“拼接”工作,而是一個需要從機械、光學、電氣、控制到軟件算法進行全棧式協同設計和深度優化的系統工程。
手眼標定要求我們深刻理解機器人學和多傳感器融合的誤差模型。
環境穩定性要求我們具備工業設計和物理防護的能力。
處理延遲則挑戰我們?cè)谟?jì)算機體系結構和實時計算上的功底。
成功解決這些問題的系統,才能從“理論上可行”走向“生產中可靠”。
