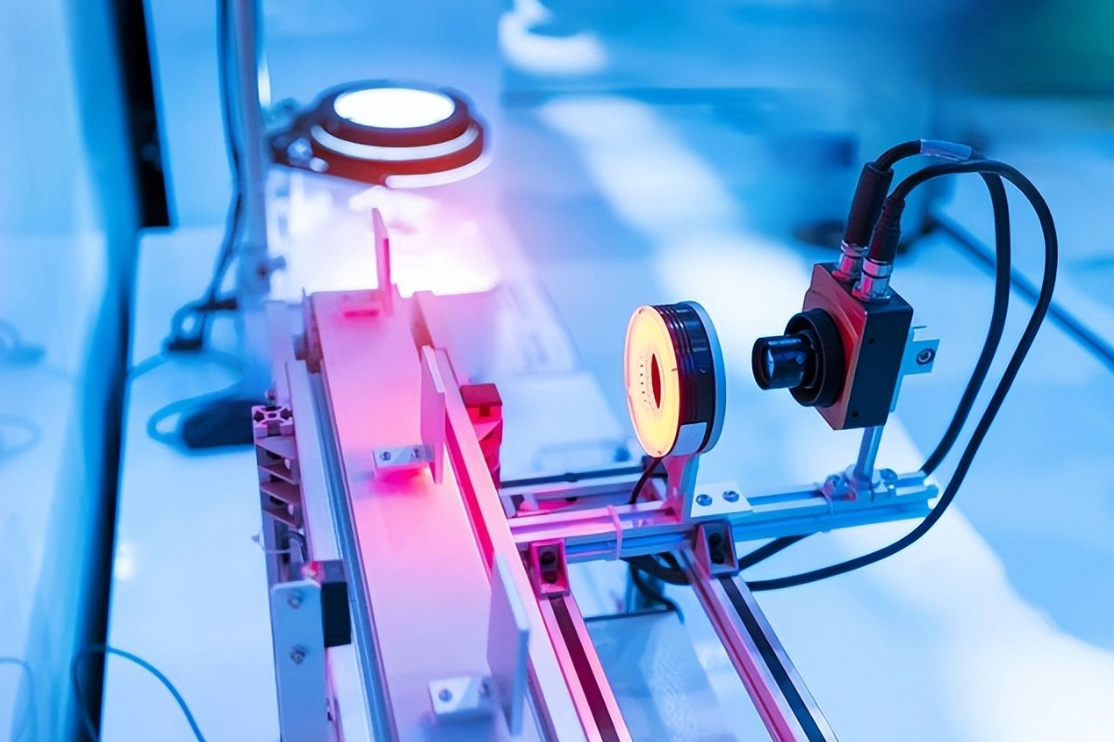

在工業自動化領域,2D視覺引導技術已成為機器人、傳送帶等設備實現精準定位與操作的“眼睛”。與側重于缺陷識別的外觀檢測不同,2D視覺引導的核心任務是快速、精確地獲取被測目標的二維位置(X, Y)和旋轉角度(θ)。這一根本目標決定了其打光策略的獨特性和嚴峻挑戰。許多2D視覺引導項目效果不佳,其根源往往不在于算法本身,而在于初期被忽視的打光陷阱。

陷阱一:追求“清晰”而非“穩定可靠的特征”
一個常見的誤區是,認為打光的目標是獲得一幅整體清晰、美觀的“完美”圖像。然而,對于2D視覺引導而言,圖像的“藝術價值”毫無意義,關鍵在于能否穩定地提取出用于計算位置和角度的特征點、邊緣或幾何中心。
問題表現: 在一種光照下,特征邊緣銳利,引導成功率很高。但當工件存在輕微色差、表面油污或環境光有微小變化時,同一特征的對比度急劇下降,導致邊緣提取不穩定,最終造成2D視覺引導的定位結果跳動甚至失敗。
解析: 2D視覺引導的穩定性,建立在特征提取的魯棒性之上。打光策略必須確保在預設的工況波動范圍內,核心引導特征(如螺絲孔的內輪廓、工件的特定尖角)能夠被最優先、最穩定地凸顯出來,即使圖像其他部分過曝或欠曝也無妨。這要求工程師深入理解引導算法的特征提取原理,并以此為導向進行打光設計。
陷阱二:忽視目標與背景的分離
2D視覺引導的另一個核心要求是能將待引導的目標與復雜的背景清晰地區分開。如果目標與背景在灰度或紋理上融為一體,再先進的算法也難以實現精準的2D視覺引導。
問題表現: 傳送帶上的金屬工件因其高反光特性,其邊緣與背景的灰度值非常接近,導致邊緣定位模糊,引導機器人抓取時出現偏差。
解析: 高對比度的前景-背景分離是成功引導的前提。這需要通過巧妙的打光方式來實現。例如,利用背光照明可以產生極其銳利的工件輪廓,非常適合計算零件的中心位置和方向,是實現高精度2D視覺引導的經典手段。對于透明或反光物體,則可能需要使用暗場照明或偏振技術來抑制背景干擾,確保引導特征的唯一性和突出性。
陷阱三:光照不均導致特征畸變與重心漂移
光照的均勻性對2D視覺引導的精度有著致命影響。不均勻的光照會“欺騙”視覺系統,導致計算出的位置發生偏移。
問題表現: 當使用一個方向性明顯的光源照射一個均勻的圓形工件時,圖像中靠近光源的一側會更亮。在進行二值化和輪廓提取時,較亮一側的邊緣可能會因閾值問題而發生“膨脹”,而較暗一側則可能“收縮”。這會導致計算出的圓形中心(質心)向更亮的一側偏移。這種微米級的偏移對于高精度2D視覺引導而言是無法接受的。
解析: 對于依賴幾何中心或輪廓進行定位的應用,必須追求極致的照明均勻性。同軸光或精心設計的穹頂光是解決此類問題的理想選擇,它們能提供近乎無影的照明,確保提取的輪廓真實反映工件的幾何形狀,從而保障2D視覺引導的定位精度。
陷阱四:對材質與三維結構的誤判
將工件視為理想的二維平面是打光設計中的大忌。任何物體都存在三維結構,其材質(漫反射、鏡面反射、透明)會與光線發生復雜的相互作用。
反光表面: 一個光滑的塑料外殼上可能會映照出相機或周圍環境的倒影,這些虛假的特征會被2D視覺引導系統誤認為是真實特征,導致定位完全錯誤。
三維結構: 試圖引導一個具有高度差的零件時,若打光角度不當,高處特征可能會在低處投下陰影,陰影邊緣會被誤提取為工件邊緣,嚴重干擾2D視覺引導。
結論:從被動照亮到主動引導
成功的2D視覺引導打光策略,絕非簡單地將工件照亮。它是一項系統工程,要求工程師跳出“照明”的思維定勢,轉向“特征工程”的思維。必須緊密圍繞2D視覺引導的最終任務——穩定、精確地獲取位置與角度——來逆向設計打光方案。通過深入分析工件材質、結構、背景以及可能的環境變量,并預先模擬特征提取的過程,才能規避上述陷阱,打造出魯棒、高效的2D視覺引導系統,真正實現從“看得見”到“引得準”的跨越。
