數字式光電傳感器

　　(1)光電轉速傳感器

　　光電式轉速計將轉速的變化變換成光通量的變化，再經光電元件轉換成電量的變化。根據其工作方式可分為反射型和直射型兩類。

　　反射型光電轉速計的工作原理如下圖所示。金屬箔或反射紙帶沿被測軸1的圓周方向按均勻間隔貼成黑白反射面。光源3發射的光線經過透鏡2成為均勻的平行光，照射到半透明膜片6上。部分光線透過膜片，部分光線被反射，經聚光鏡7照射到被測軸上。該軸旋轉時，反射光經聚焦透鏡5聚焦后，照射在光電元件4上產生光電流。由于軸1上有黑白間隔，轉動時將獲得與轉速及黑白間隔數有關的光脈沖，使光電元件產生相應的電脈沖。當間隔數一定時，電脈沖數便與轉速成正比，電脈沖送至數字測量電路，即可計數和顯示。

　　直射型光電轉速計的工作原理如上圖所示。轉軸1上裝有帶孔的圓盤，圓盤的一邊設置光源3，另一邊設置光電元件4。圓盤隨軸轉動，當光線通過小孔時，光電元件產生一個電脈沖。轉軸連續轉動，光電元件就輸出一列與轉速及圓盤上的孔數成正比的電脈沖數。在孔數一定時，脈沖數就和轉速成正比。電脈沖輸入測量電路后，被放大和整形，再送入頻率計顯示，也可專門設計一個計數器進行計數和顯示。

　　(2)天幕靶

　　天幕靶主要用于對飛行器(如彈丸)飛行速度的測量。

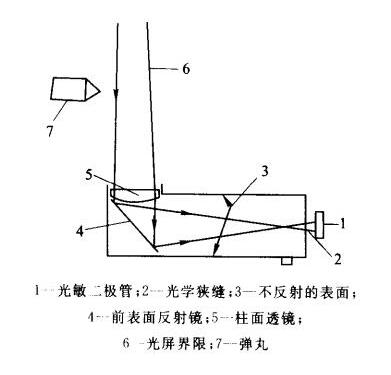

　　天幕靶是利用天空自然光，通過光學鏡頭和光學狹縫來給岀一個限定的光幕，天幕以外的天空自然光是無法入射到光電元件上的，如下圖所示。

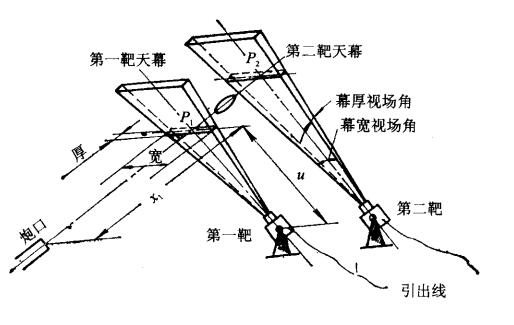

   天幕靶由兩個靶組成，因而在彈道上兩點P1和P2處，形成兩個楔性天幕

　　光學鏡頭把天幕入射光通量聚集后，投射到光電元件上。平時天空背景亮度變化不大，光電管上接收的光通量變化也不大，光電管無突變信號輸出。當彈丸通過天幕時，天幕入射光通量產生突變，經過光學鏡頭聚焦在光電管上的光照也發生突變，使光電管有一脈沖信號輸出。經過放大整形，通過引出線給計時儀器一個啟停信號，即可測出彈丸通過P1和P2間所需的時間以∆t。由于P1和P2間距離是給定的，因而可算出這段距離內彈丸的平均速度。

　　天幕靶特別適用于高角測速，但不能在夜間使用，若加防護可在雨天和雪天使用。
